主题: 索尼DV拆解全过程3
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#12003/6/9 10:07:30
可以看出铸铝外壳底部和螺丝有些许腐蚀痕迹。 海水比普通情况下的水（如雨水等）腐蚀性要大的多！前车之鉴，大家在海边玩机 一定要注意防水。 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#22003/6/9 10:09:15

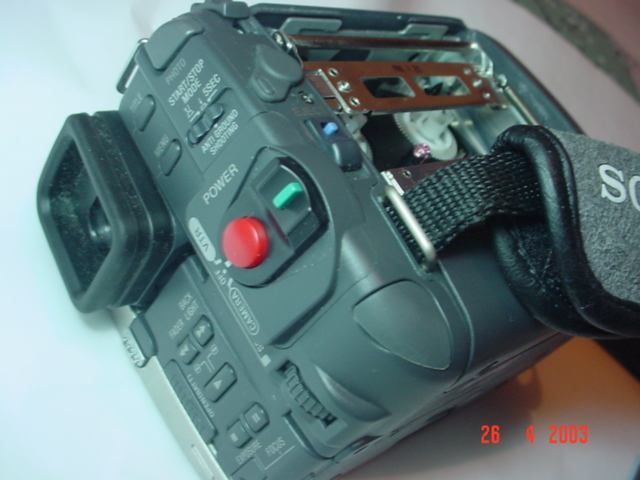

拆解时要注意的是，首先要找一把合适的螺丝刀。sony的螺丝是比较特殊的，特点是螺丝很细， 槽口很窄。普通小螺丝刀口和螺丝槽不能很好嵌合，这样很容易把槽口咬花。所以必须有一把 合适的螺丝刀。可弄一套优质的钟表螺丝刀，里面应该可以选出合用的。如实在找不到合用的， 可用普通的小螺丝刀，用什锦锉把刀口修成合适形状。 另外，拆解当中，螺丝要妥善放置，除非你是老鸟，否则螺丝建议分类放置并作标注。这也许 麻烦了点，到后面的安装时你就会体会到好处了。 好了废话少说现在开始动手。 其实这些图片都是后来安装时拍的，因为拆解时我不喜欢边拆边拍，觉得这样不爽。 一气呵成拆的干干净净，安装时再按顺序拍摄下来。把安装顺序颠倒一下，就是拆卸的 过程，呵呵。 放入电池，把带仓打开 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#32003/6/9 10:10:49

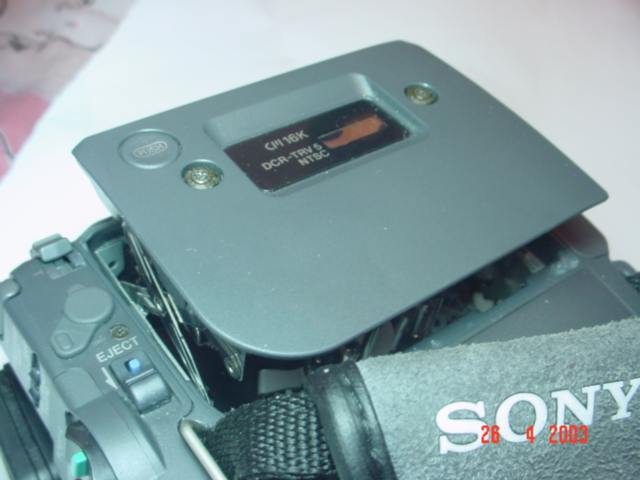

取掉电池，拆下仓门的盖子。注意拆卸仓盖螺丝时要用手指在另一边顶住。因为仓门金属片 比较薄，容易压弯。拆掉仓门盖后，把带仓推回 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#42003/6/9 10:11:16
取掉电池，拆下仓门的盖子。注意拆卸仓盖螺丝时要用手指在另一边顶住。因为仓门金属片 比较薄，容易压弯。拆掉仓门盖后，把带仓推回 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#52003/6/9 10:13:32
把后壳螺丝全卸掉。松开后壳。注意均匀用力，如松不开不要蛮干，看看有没遗漏螺丝 没有取掉。如螺丝都取掉的话，很轻松就能松开的 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#62003/6/9 10:17:49

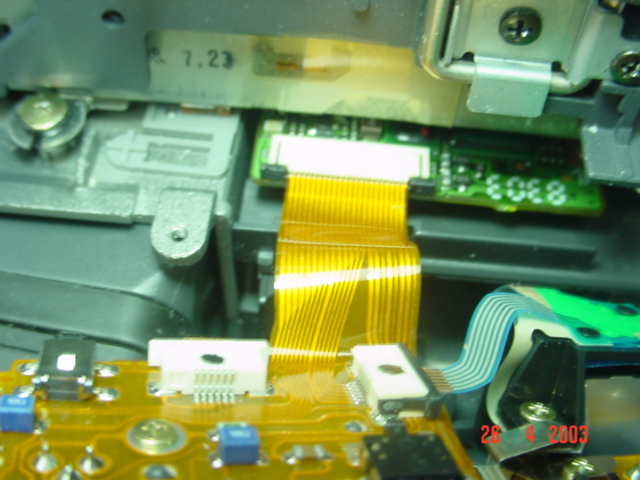

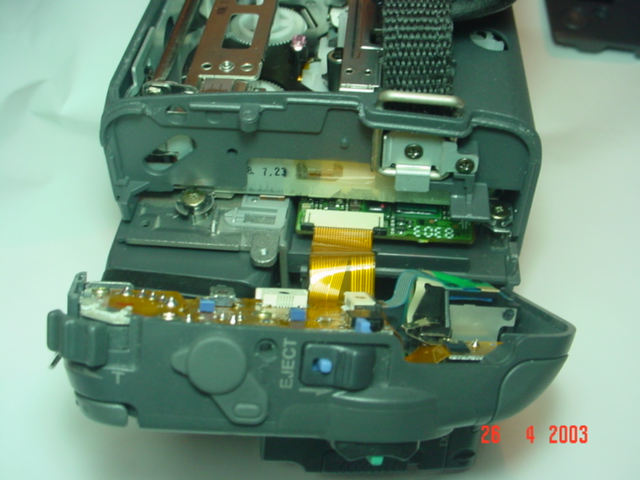

松开薄膜排线座的卡扣，取掉排线。薄膜排线抗弯折、抗拉性能都很好， 但是抗撕裂性能很差。一定要注意。松开卡扣，排线可以均匀用力往外拉， 但不能太大力，不要扭绞，切不可用力不均，否则排线转角处易撕裂。这一点 下面拆解时都要非常注意 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#72003/6/9 10:19:30
排线松脱后后壳即可取下。 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#82003/6/9 10:21:56

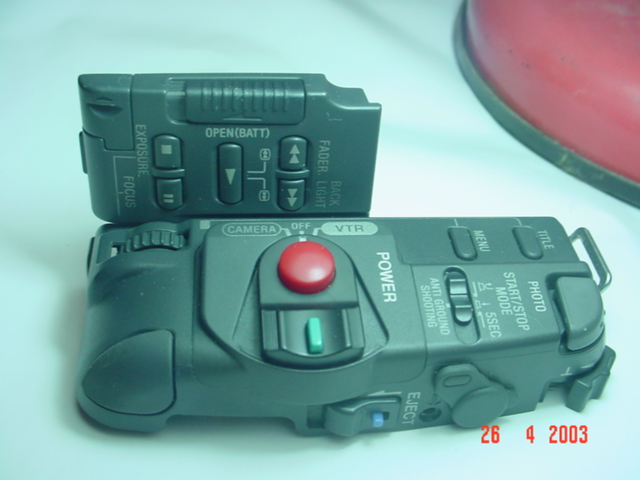

取下的后壳。后壳里面是用户操控电路 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#92003/6/9 10:23:20

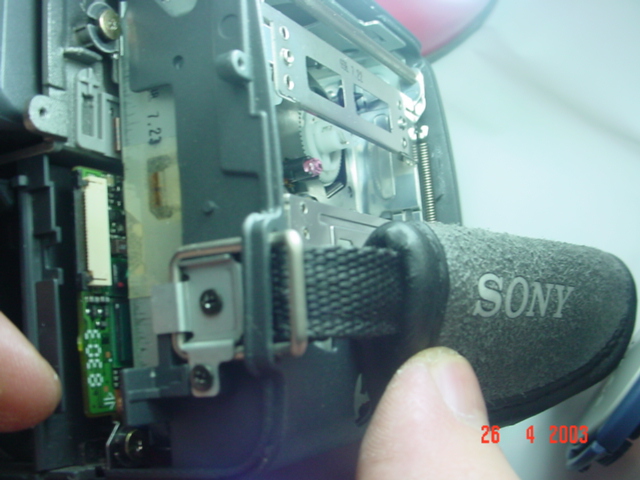

拆前壳。先把前壳固定螺都丝取掉。 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#102003/6/9 10:24:36
取掉排线。取下前壳。 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#112003/6/9 10:25:34

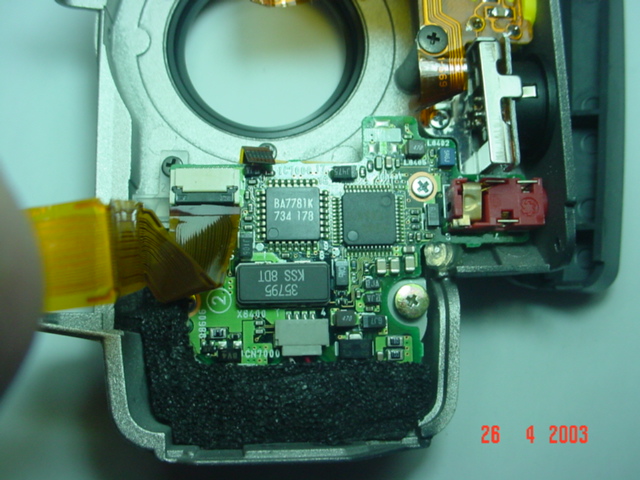

前壳里有信号端子电路板和mic前置放大电路。 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#122003/6/9 10:27:12

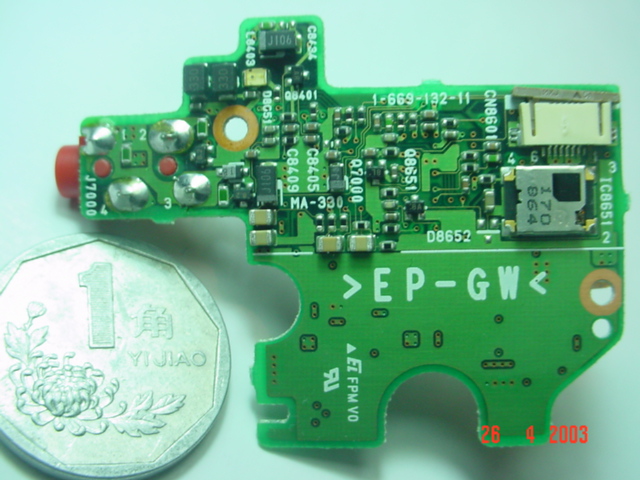

mic前置放大电路板。红色的是外接mic插座.注意右边那个方方的家伙是laser收发ic，兼具红外接收（接收遥控器指令）。 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#132003/6/9 10:28:02

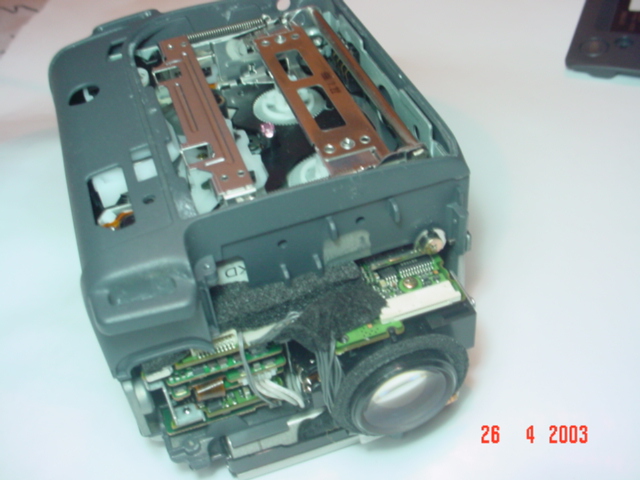

取掉侧盖后整个带仓机芯就露出来了 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#142003/6/9 10:29:30

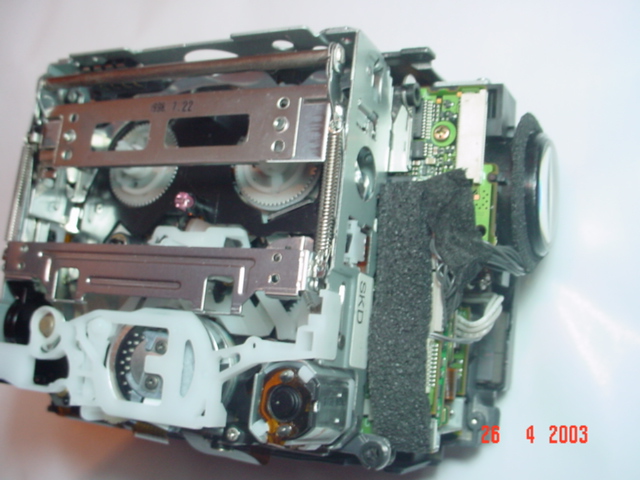

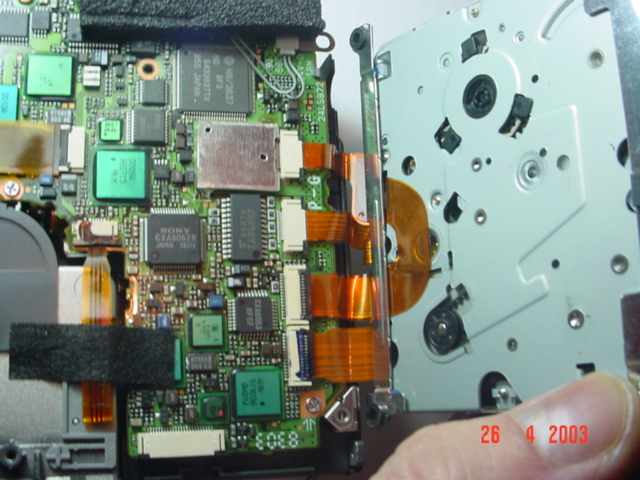

取掉机芯固定螺丝轻轻拿开机芯。机芯和主电路板之间有一大把排线。动作一定要慢、要轻。 图片如下：
|
anli8668
职务：普通成员
等级：1
金币：1.0
发贴：275
|
#152003/6/9 10:30:58

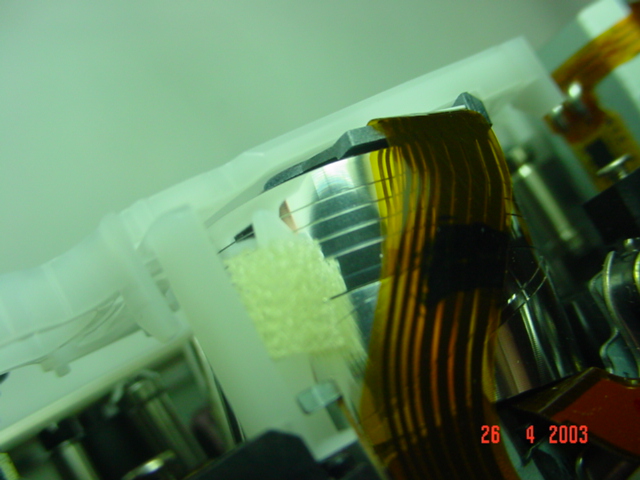

磁鼓 用棉花棉签沾纯酒精，拧干，将磁鼓擦拭干净。注意不要用金属物夹持棉花，以免不慎刮伤磁鼓。 注意图中的海绵，是机器自动清洁磁鼓用的。如使用长时间后污垢积累过多发黑，则会导致磁鼓 赃污，无法自洁。使用表现为误码增多，频繁出现马赛克。将海棉小心取下，用温热的肥皂水清洗 干净，并用清水清洗，彻底吹干后装回。图中的海棉已经经过清洗。 图片如下：
|
