主题: 【讨论】如何在矢量软件中量出曲线和不规则线段的数值
|
ceiky
职务：普通成员
等级：1
金币：0.0
发贴：28
|
#12004/5/13 15:36:51

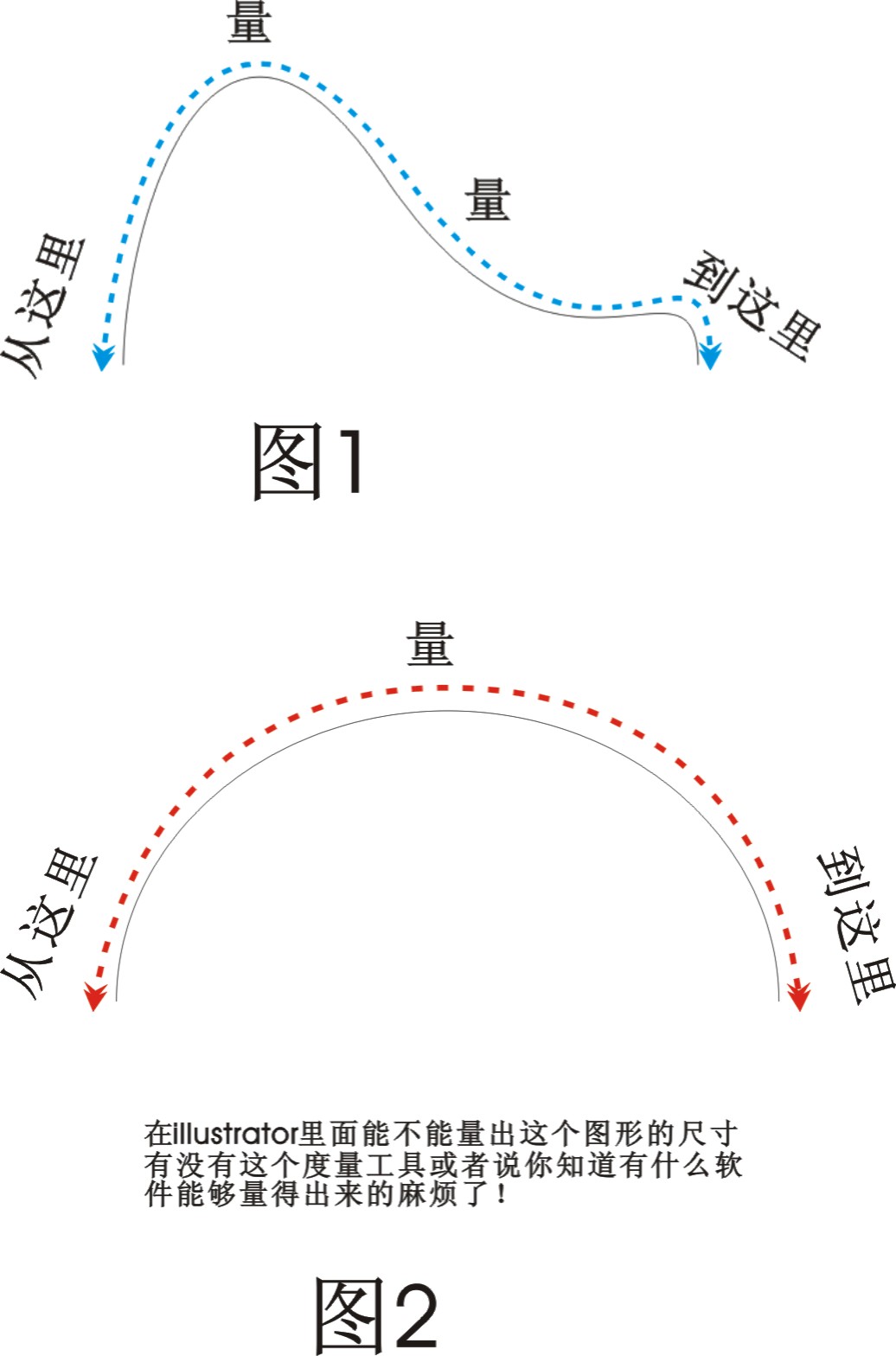

用什么软件能量出曲线和不规则线段???求求大家帮帮忙.在此先谢谢大家! 图片如下：
编辑历史:[此帖最近一次被 zuzu 编辑过(编辑时间:2004-05-17 21:14:00)]
|
无敌精英流氓【罗刹】
职务：管理员
等级：9
金币：66.3
发贴：18999
|
#22004/5/13 15:40:25
看info面板，不过估计还是不能知道曲线的长度数值，看这个有什么具体意义？
|
ZKJ_5d
职务：普通成员
等级：1
金币：0.0
发贴：99
|
#32004/5/14 11:40:59

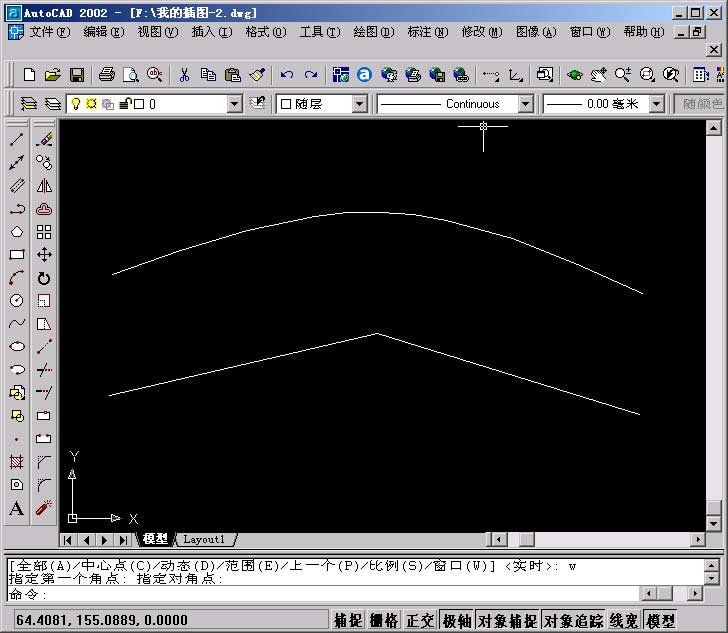

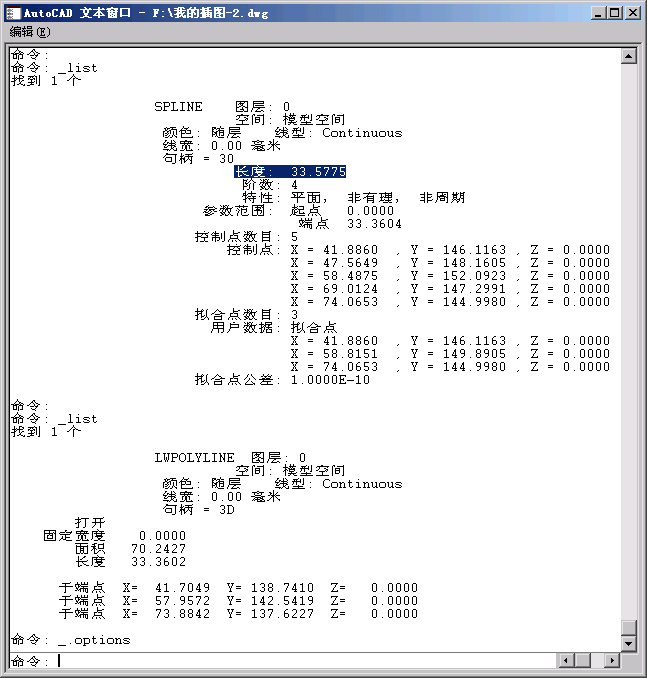

这个问题可以在 AutoCAD 中寻找答案 比如： 1-将线条输出为 DWG 等 CAD 格式 2-在 AutoCAD 中选中该曲线，在命令行键入"_ L i s t" 图片如下：  得出列表如下： 图片如下：  （矢量的长度是相对的单位 自行去指定参照）
是是是 多多注意
|
weqrqewrxc
职务：普通成员
等级：1
金币：0.0
发贴：16
|
#42004/5/14 13:03:54
sddf lsd,.aweoqwel.ds -=\'
;'
|
ceiky
职务：普通成员
等级：1
金币：0.0
发贴：28
|
#52004/5/14 14:12:01
ZKJ在上个帖子中说 引用:
这个问题可以在 AutoCAD 中寻找答案
比如：
1-将线条输出为 DWG 等 CAD 格式
2-在 AutoCAD 中选中该曲线，在命令行键入"_ L i s t"
图片如下：
得出列表如下：这个是机器绘图软件,那矢量图软件能不能量得出这种结果呢?
图片如下：
（矢量的长度是相对的单位 自行去指定参照）
|
ZKJ_5d
职务：普通成员
等级：1
金币：0.0
发贴：99
|
#62004/5/14 14:42:51
ceiky在上个帖子中说 引用:
这个是机器绘图软件,那矢量图软件能不能量得出这种结果呢?
AutoCAD 是典型的矢量软件 Illustrator 可以导入 AutoCAD 的格式 我知道有这样一种方法 别的方法不知道
是是是 多多注意
|
ceiky
职务：普通成员
等级：1
金币：0.0
发贴：28
|
#72004/5/17 17:37:32
ZKJ在上个帖子中说 引用:
ceiky在上个帖子中说
引用:
这个是机器绘图软件,那矢量图软件能不能量得出这种结果呢?
AutoCAD 是典型的矢量软件
Illustrator 可以导入 AutoCAD 的格式
我知道有这样一种方法 别的方法不知道
那如果只有这种方法,那导入不是很麻烦??那CD有没有这种功能能够度量得出结果呢????
|
ZKJ_5d
职务：普通成员
等级：1
金币：0.0
发贴：99
|
#82004/5/17 19:26:59
ＣＤ直接的办法没遇到 等我找找间接的办法
是是是 多多注意
|
大马设计
职务：版主
等级：7
金币：43.3
发贴：5664
|
#92004/5/17 20:26:03
ZKJ在上个帖子中说 引用:
ＣＤ直接的办法没遇到 等我找找间接的办法
在CD里把曲线变成直线，就看到了！
|
ZKJ_5d
职务：普通成员
等级：1
金币：0.0
发贴：99
|
#102004/5/17 20:35:34

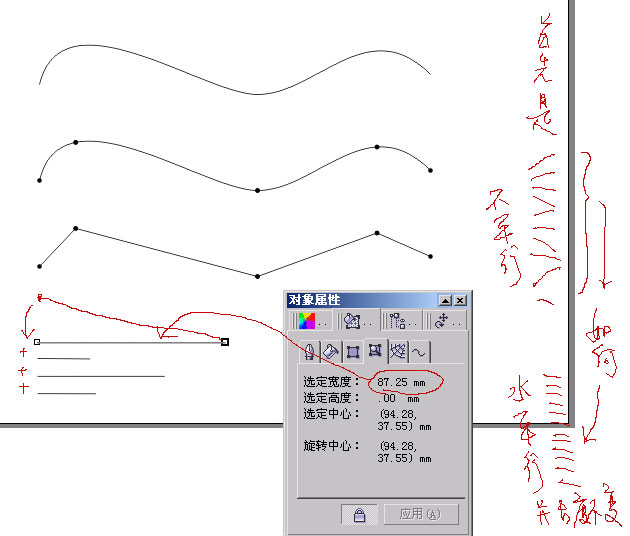

把曲线加很多的点 变直线 成很多的小直线 这近似的方法都可以做
不过把这些直线的“长”累加是个问题
如何批量有效地测出 许多方向不同的线的长度 以及快速累加
首先一个问题是 只用ＣＤ 如果能把许多斜线统一为水平线？
是是是 多多注意
|
大马设计
职务：版主
等级：7
金币：43.3
发贴：5664
|
#112004/5/17 20:45:52

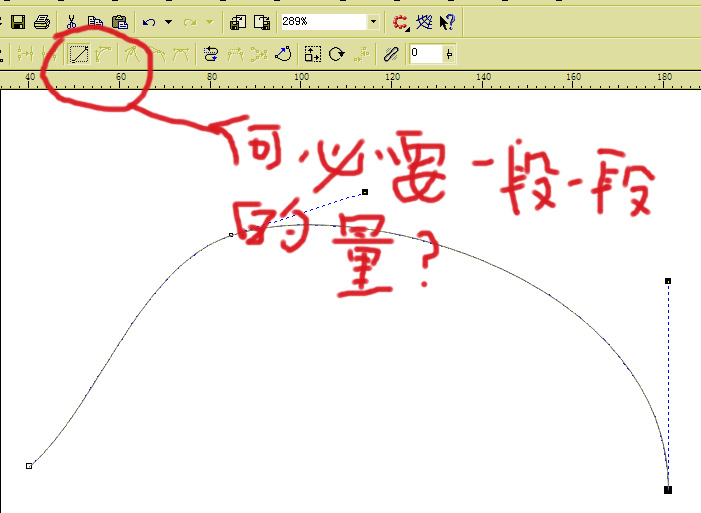

图片如下：  把所有节点去掉，变成一条直线不就知道了吗？ 你可以用角度工具来量啊！
|
ZKJ_5d
职务：普通成员
等级：1
金币：0.0
发贴：99
|
#122004/5/17 20:52:05
楼上老乡没弄清题 是测曲线长度 不是两点间距离
是是是 多多注意
|
无敌精英流氓【罗刹】
职务：管理员
等级：9
金币：66.3
发贴：18999
|
#132004/5/17 20:56:45
CD之类的矢量软件没有测量曲线的数值，还是用CAD之类的专业软件最合理。
|
ZKJ_5d
职务：普通成员
等级：1
金币：0.0
发贴：99
|
#142004/5/17 21:08:46
做着玩呗 挺有意思 图片如下：
是是是 多多注意
|
大梦未醒
职务：普通成员
等级：5
金币：9.0
发贴：3310
|
#152004/5/17 23:18:28
曲变直,长度已经变了.
|
